P45000: Hochspannungs-Trennverstärker mit Zertifizierung für SIL-2-/ SIL-3-Systeme
Funktional sicher Spannungen messen – selbst auf kleinstem Raum
Von der Wasserstoffproduktion über Teststände bis hin zur Energiespeichersystemen – in Applikationen mit erhöhten Sicherheitsanforderungen ist eine zuverlässige Spannungsüberwachung unerlässlich. Gleichzeitig muss im Umfeld hoher Spannungen eine hohe elektrische Isolation gewährleistet sein. Genau hier setzt der P45000 von Knick an – ohne Kompromisse hinsichtlich funktionaler Sicherheit und Präzision.

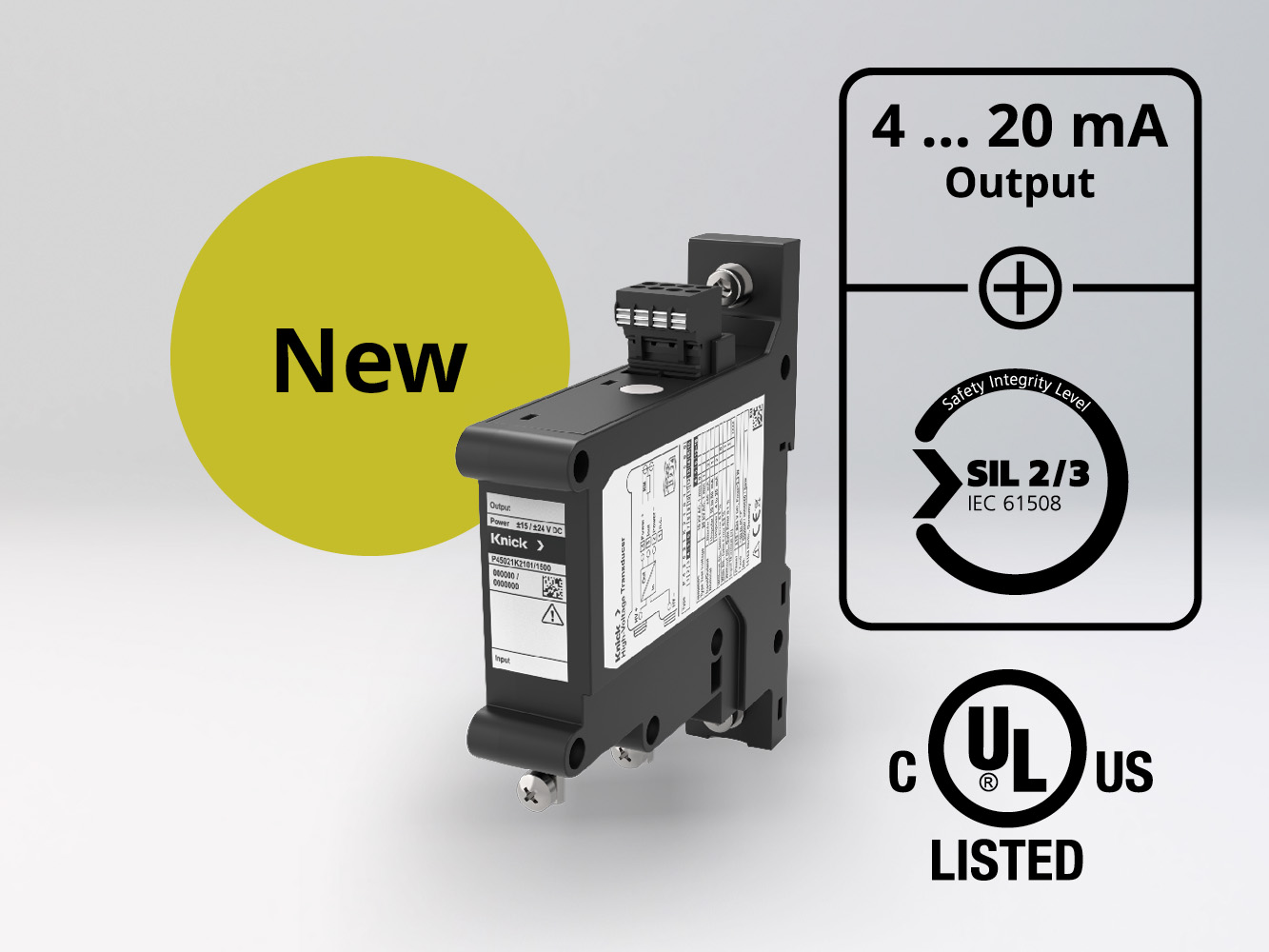

Die Flexbilität und Kompaktheit der Serie P45000 auf einen Blick
Was zeichnet die Baureihe P45000 aus?
Eine zukunftssichere Lösung für die wachsenden Anforderungen einer modernen Energieinfrastruktur

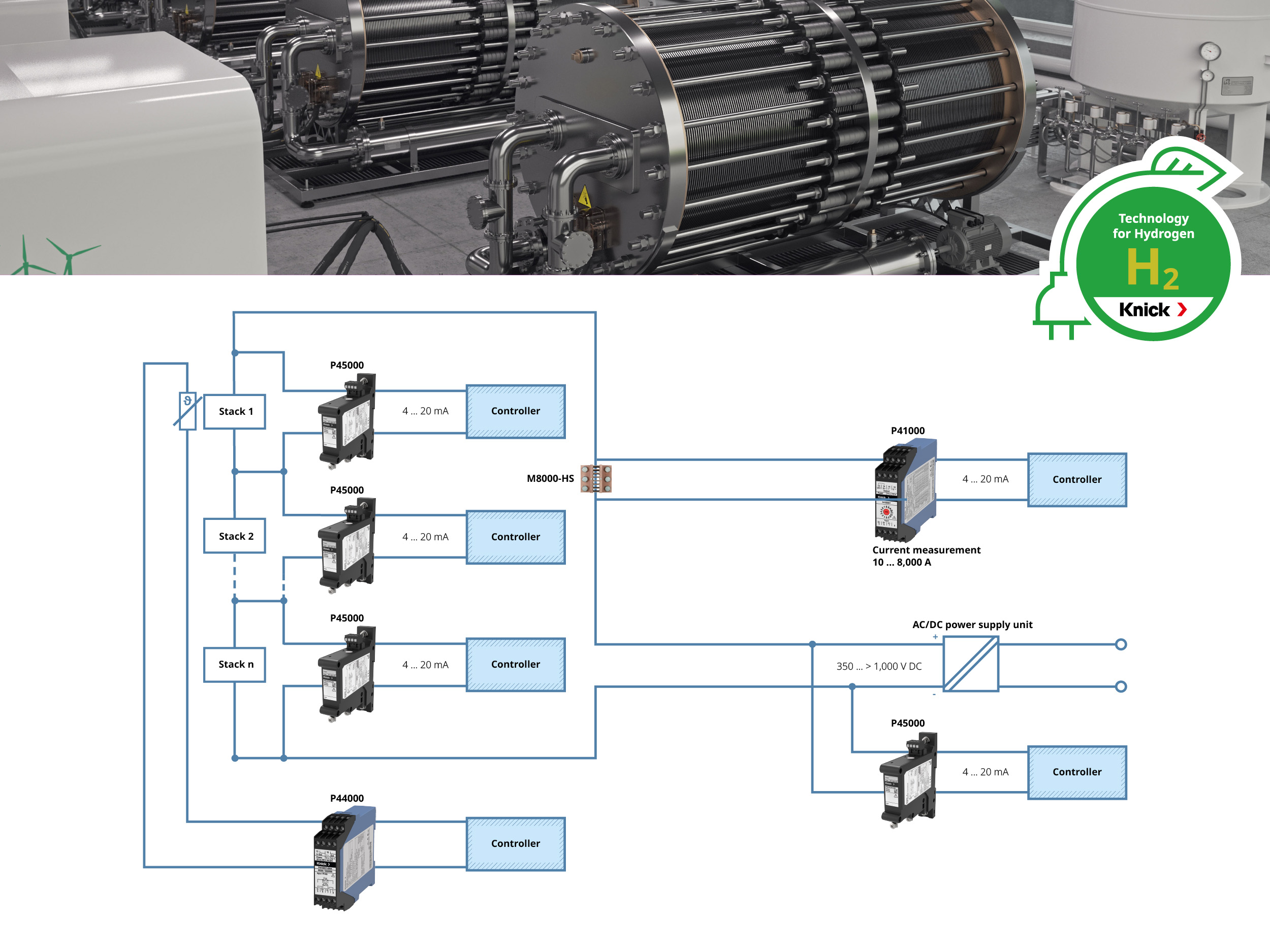

Die gemäß SIL 2 (redundant SIL 3) zertifizierten Hochspannungs-Messumformer P45000 kombinieren eine verstärkte Isolation bis 4.800 V AC/DC nach UL374A mit präzisen Messungen von Nennspannungen bis 3.000 V DC. Damit können beispielsweise Spannungen an Elektrolyseur-Stacks und -Strings funktional sicher gemessen werden (siehe unten).
P45000 erfassen selbst kleinste Spannungsänderungen zuverlässig, teilweise redundant ausgeführte Messungen minimieren dabei Fehlerquellen. Anlagenbetreiber profitieren im Hochvoltbereich vom Einsatz der Messumformer, die ein sicherheitsgerichtetes Abschalten von Maschinen und Anlagen gemäß IEC 61508 ermöglichen. Eine verstärkte Isolierung bis 4.800 V schützt vor hohen Potentialdifferenzen, die aufgrund der Art der Verschaltung auftreten können. Zudem benötigen Messumformer der Serie P45000 über die gesamte Lebensdauer keine Nachkalibrierung. Das spart Zeit, Kosten und vermeidet eine Unterbrechung des Anlagenbetriebs.
Neue Funktionen für bewährte Technik
Die Baureihe P45000 bietet ein Höchstmaß an Flexibilität: Der analoge Signalausgang (4…20 mA) sorgt für eine breite Kompatibilität mit nahezu allen marktüblichen Industriesteuerungen für die sicherheitsgerichtete Abschaltung von Maschinen und Anlagen im Störfall. Dank der Kombination aus Normsignalausgang und SIL-Zertifizierung lässt sich eine normgerechte funktional sichere (Hoch-)Spannungsmessung in der Umgebung hoher Potenziale realisieren.
Bewährt hingegen ist die hohe Isolierung der Messumformer sowie ihre zahlreichen Installationsmöglichkeiten auf kleinstem Raum: Je nach Bedarf können P45000 liegend, stehend oder bei redundanter Messung gestapelt montiert werden, alternativ angereiht auf einer 35-mm-Tragschiene. Optionale Trennwände zwischen den Messumformern verlängern die Luftstrecken zwischen benachbarten Anschlüssen und vermeiden Fehler bei der Montage der Ringkabelschuhe. Ist Platz besonders knapp, bietet Knick den P45000 mit werksseitig fest vergossenen Leitungen am Hochspannungseingang an, sodass Luft- und Kriechstrecken entfallen.
