Funcionamiento seguro de sistemas fotovoltaicos con amplificadores de aislamiento de alta tensión

Protección del personal y los equipos

Para los operadores de plantas solares, el reto es encontrar el equilibrio perfecto entre lograr el mayor rendimiento energético posible al menor coste, pero sin comprometer la seguridad, la fiabilidad y la eficiencia.

Para detectar averías y controlar la producción de energía, se miden corrientes y tensiones en el lado de CC. Estas tensiones del sistema requieren un aislamiento adecuado del sistema de medición para proteger tanto al personal de operación como a los sistemas de control y evaluación. Las mediciones se realizan aguas abajo con transductores de alta tensión (o amplificadores de aislamiento) con un aislamiento galvánico correspondientemente alto.

Las instalaciones de 1000 V requieren una separación de protección de 1000 V CA/CC según EN 61140. Con un aumento de la tensión del sistema a 1500 V, los requisitos de separación de protección aumentan en consecuencia.

La separación de protección se consigue mediante un aislamiento doble, que garantiza un margen de seguridad del 100%.

Por razones de coste, en algunas plantas se omite el margen de seguridad. Sin embargo, esto puede dar lugar a condiciones peligrosas con graves consecuencias para el fabricante y el operador. Existen productos que garantizan una separación de protección conforme a la norma, incluso para las próximas plantas de 1,5 kV.

Separación de protección hasta 1800 voltios

Los transductores de alta tensión de las series VariTrans P 41000 (medición de corriente) y VariTrans P 42000 (medición de tensión) de Knick ofrecen una separación de protección de hasta 1100 V según EN 61140 (categoría de sobretensión OV III / grado de contaminación PD 2). En las versiones P 41100/P 42100, la separación de protección está garantizada hasta 1800 V CA/CC (OV III y PD 2). Con estos transductores de alta tensión, ahora se pueden construir sistemas fotovoltaicos que cumplan las normas de seguridad aplicables. Una tasa de fallos (MTBF) de 96 años los hace seguros y fiables.

Rendimiento de inversión

Alta seguridad de funcionamiento gracias a una separación de protección de hasta 1100 ó 1800 V CA/CC

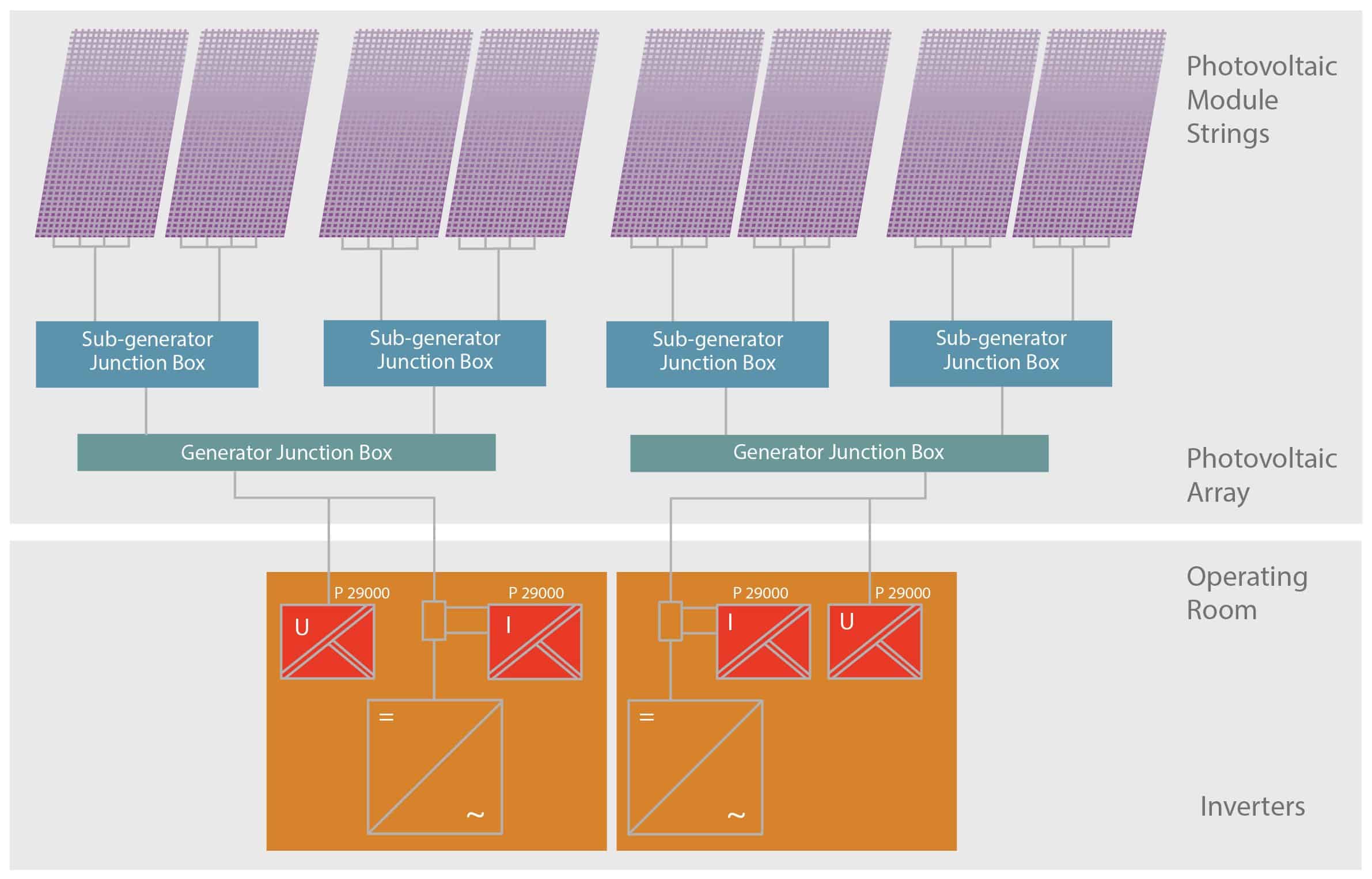

La medición centralizada de corriente y tensión en los inversores basada en amplificadores de aislamiento aumenta la eficiencia y ahorra dinero, ya que hace superfluas las mediciones descentralizadas.
La selección de gamas calibradas proporciona flexibilidad y minimiza los costes de inventario
Los fallos en los cordones pueden localizarse fácilmente con mediciones portátiles in situ y repararse de inmediato.
Una disposición centralizada de las mediciones simplifica significativamente el concepto de planta y conlleva las correspondientes ventajas económicas
