ANALISI DEI PROCESSI

Circuiti dell'acqua di alimentazione della caldaia

L'acqua di alimentazione della caldaia è il mezzo essenziale per tutte le turbine a vapore. L'acqua di alimentazione viene preparata mediante osmosi inversa e scambiatori di ioni. All'interno della caldaia, viene trasferita al vapore acqueo per azionare le turbine. L'acqua di alimentazione deve essere molto pura per evitare la corrosione e le incrostazioni all'interno della turbina. Un danno alla turbina è l'incidente più costoso in una centrale elettrica convenzionale.

Energia

Fatti chiave dell'applicazione

Settore

Circuiti di alimentazione delle caldaie

Applicazione

3 applicazioni (1. Controllo dell'ossigeno disciolto DO, 2. Controllo del pH e della conduttività, 3. Controllo della conduttività) in diversi punti di misura

Parametro misurato

pH, Cond e DO

Requisiti chiave

Bassa concentrazione di ioni

Doppia misurazione della conduttività per calcolare con precisione il pH

Misurazione in acqua di alimentazione della caldaia, vapore e condensa

Descrizione dell'applicazione

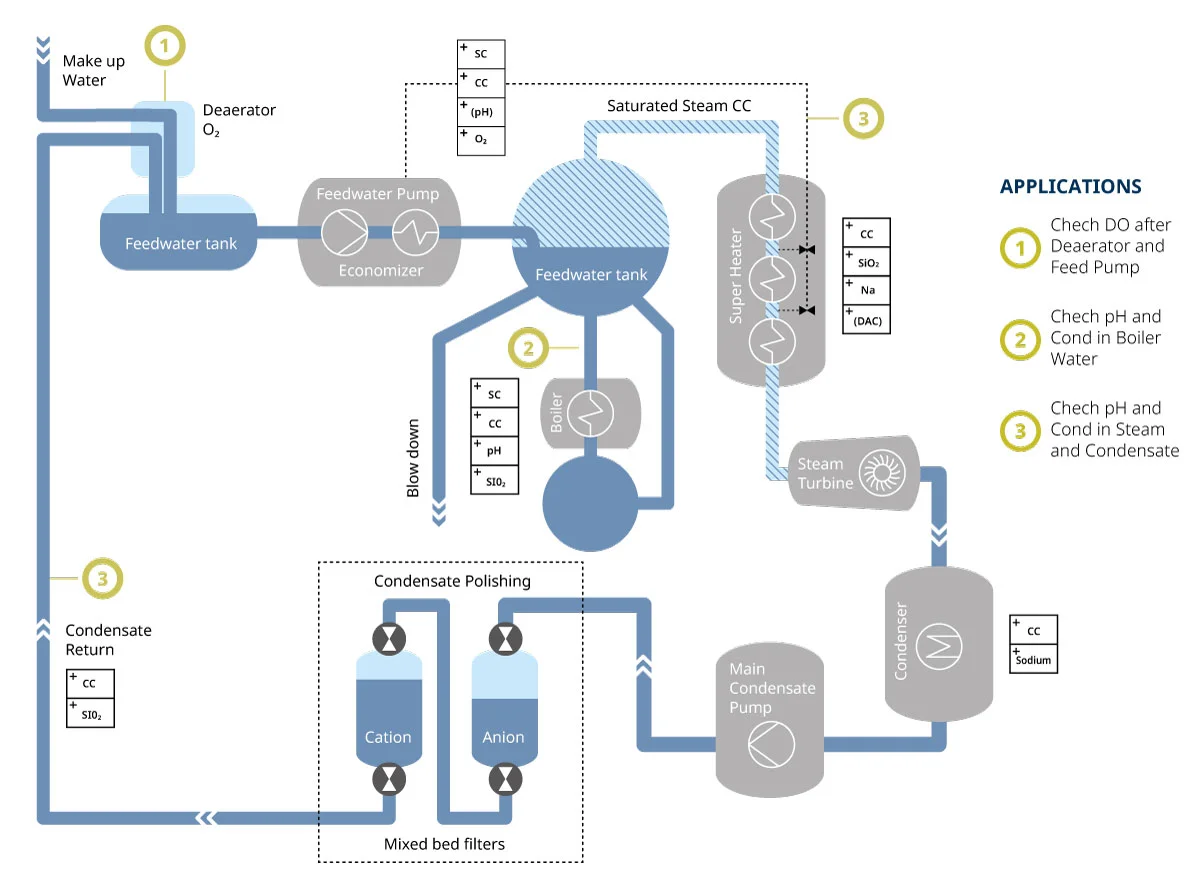

I criteri per la purezza dell'acqua di alimentazione/condensata sono la conducibilità, il pH e l'ossigeno disciolto. Nello schema sono indicati i punti di misura tipici per l'ossigeno disciolto, la conducibilità specifica (SC), la conducibilità cationica (CC), la conducibilità acida degassata (DAC) e il pH. Se il ritorno della condensa non soddisfa le specifiche, deve essere scaricato. Il pH e la conduttività sono i parametri essenziali dell'acqua di alimentazione della caldaia prima dell'ingresso in turbina.

Nella maggior parte dei casi, per calcolare il pH e la conducibilità specifica si utilizzano misure di conducibilità a doppio canale. pH e conducibilità sono i parametri essenziali della condensa (dopo il passaggio in turbina). Di solito le misure di conducibilità a doppio canale vengono utilizzate per calcolare il pH, la conducibilità specifica (SC), la conducibilità cationica (CA) e la conducibilità acida degassata (DAC).

Poiché la CO₂ presente nell'aria può aumentare la conduttività, la conduttività degassata è un criterio importante per la purezza.

Requisiti dell'applicazione

La sfida si basa sulla bassa concentrazione di ioni del mezzo, che richiede una doppia misurazione della conduttività per calcolare con precisione il valore del pH.

Perché Knick?
La sfida dell'applicazione è la bassa concentrazione di ioni e di solito l'ammina viene dosata per evitare la corrosione. Il dosaggio dell'ammina in base alla conduttività non è facilmente realizzabile: è necessario anche il monitoraggio del pH, difficile a causa del basso contenuto di ioni. Pertanto, un approccio migliore consiste nel calcolare accuratamente il pH sulla base della doppia misura di conducibilità. Stratos Multi è perfetto per questa applicazione, poiché la doppia misura di conducibilità può essere facilmente combinata con una misura di DO per un monitoraggio ideale del processo.
